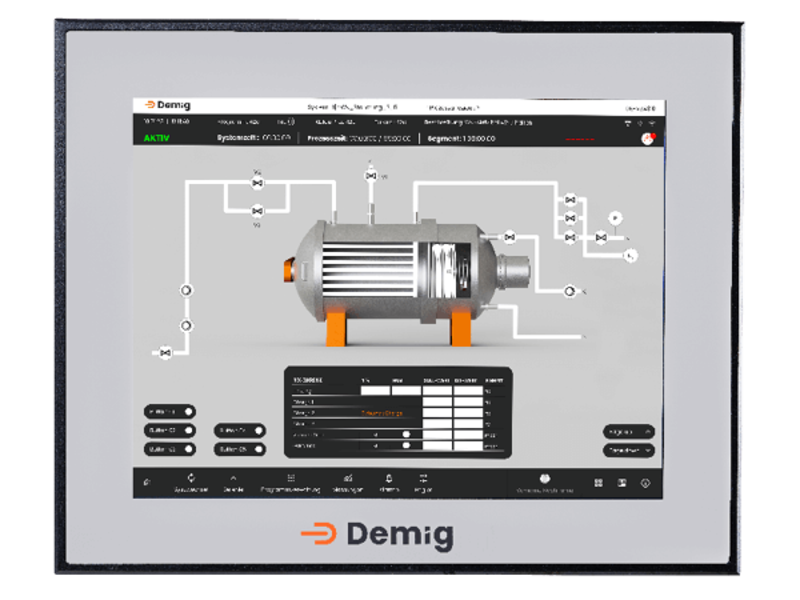

Demig DE-VX 5315 serisi

• Hizmet
• Teknoloji
• Veri kaydı
• Kontrol
• direksiyon
• Görselleştirme

Hizmet

• Dokunmatik ekran aracılığıyla basit, sezgisel menü yönlendirmeli operasyon
• Prosedür odaklı programlama
• Menüde dil değiştirme
• Tesis için bireysel konfigürasyon seçenekleri mühendisler

Teknoloji

• Yüksek çözünürlüklü 15″ renkli ekran sayesinde rahat süreç görselleştirmesi
• Intel Atom işlemci sayesinde kontrol ve görüntü oluşturma için hızlı tepki süreleri
• Gigabit aracılığıyla ağ özelliği Ethernet
• Profibus (Slave/master) bağlantısı mümkün
• İzleme ve bakım için modem aracılığıyla uzaktan iletişim
• Dijital ve analog çıkışların yanı sıra donanım gözlemcisi tüm sistem
• Sızdırmazlık özellikli anahtar paneli montaj muhafazası Ön koruma sınıfı IP65

Veri kaydı

• Tüm süreç değişkenlerinin kaydı
• Entegre kaydedici işlevleri
• Grafik ve sayısal veri çıkışı
• Yazdırma işlevleri
• Kanıt DIN ISO 9000 çerçevesinde kalite

kontrol

• Çoklu sistem kontrolü
• Parametre değiştirme ve ayar noktası düzeltme özelliğine sahip tüm standart kontrol algoritmaları
• Özel işlevler (ör. difüzyon süreçleri, F değeri hesaplaması)

direksiyon

• Entegre PLC (S5 © ve S7 © uyumlu)
• Manuel çalıştırma modu
• Kademeli zincir kontrolü
• Özel işlevler (ör. çok yönlü) brülör kontrolü)

Görselleştirme

• Durum ekranlı tesis şemaları
• Yardım fonksiyonlu alarm ve mesaj ekranı
• Çevrimiçi proses değişkeni sayısal olarak ve trend ekranı olarak görüntülenir

• Sistem bilgisayarı – birim
• hafıza
• Arayüzler / bağlantılar
• Reklamcılık
• Hizmet
• Güvenlik
• Kurulum / kurulum
• Girişler / çıkışlar
• Programcı / kontrolör

Sistem bilgisayarı – birim

• AMD-G Serisi CPU'lu endüstriyel bilgisayar
• Entegre PLC, S5 © ve S7 © uyumlu komut seti, maks. PLC program uzunluğu: 1.000 bit komut için gereken süre ile 60.000 komut &lt ; 0,2 ms
  256'ya kadar zamanlayıcı, 1024 mesaj, 1024 alarm (isteğe bağlı açma gecikmesi)

hafıza

• 2 GB çalışma belleği
• İşletim programı ve konfigürasyon belleği için 8 GB flash bellek
• 4 MB SRAM (mevcut işlem durumu için ara belleğe alınmış pil. Tedavi programları ve ölçüm verileri kayıt)

Arayüzler/bağlantılar

Tüm arayüzler (USB dahil) besleme ve sistem potansiyelinden yalıtılmıştır.

• COM1 DIN-RS232 (galvanik olarak izole edilmiş)
• COM2 DIN-RS232/RS422/RS485 (galvanik olarak izole edilmiş ve yazılım kontrollü sonlandırma ile)
• COM3 DIN-RS232 /RS422 /RS485 (galvanik izolasyonlu ve yazılım kontrollü sonlandırmalı)
• Harici klavye, fare, yazıcı vb. için 4 USB arayüzü (galvanik izolasyonlu).
• 1 X Gigabit Ethernet, Yapılandırma, uzaktan kontrol, kontrol sistemi bağlantısı için TCP/IP Protokolü, Modbus/TCP, Otomatik MDI-X
• RK 512, Modbus, 3964R dahil protokoller
• Güç kaynağı giriş voltajı aralığı 110V AC, 230V AC'ye kadar, 50 – 63 Hz
• Profibus DP bağımlı (isteğe bağlı) (EN 50 170/DIN 19245 Bölüm 1) 9,6Kbit/s-12Mbit/s, otomatik bit hızı algılama,
  G/Ç RS 485 kabloları, DSUB-9 konnektörleri,  Giriş ve çıkış verilerinin her biri için maksimum 244 bayt
• Profibus DP master (isteğe bağlı) (EN 50 170/DIN 19245 Bölüm 1), 125'e kadar Slave'i bağlamak için, 9,6Kbit/s - 12Mbit/s, otomatik bit hızı algılama, G/Ç RS 485 kablolama, DSUB-9 konnektör, giriş ve çıkış verilerinin her biri maksimum 512 bayt. Harici PC yazılımı aracılığıyla yapılandırma (ayrıca sipariş edilmelidir).

Reklamcılık

• Ekstra geniş görüntüleme açılı, XGA çözünürlüklü (1024×768 piksel) 15" TFT LCD renkli ekran
• İsteğe bağlı ek monitör için standart VGA arayüzü

Hizmet

• Dokunmatik ekranlı folyo ön ünite (DIN EN 60529'a göre, koruma sınıfı IP 65)
• Harici olarak bağlanabilen USB klavye
• Harici olarak bağlanabilen USB fare
• Unicode dil desteği
• Çalışma zamanında çoklu dil değiştirme

Güvenlik

• küresel ve yerel izleme işlevleri aracılığıyla çift güvenlik işlevi
• elektrik kesintisi izleme
• kopyalama ve teknik bilgi koruması

Kurulum / kurulum

• Entegre contalı ön panel IP65
• Çalışma ortam sıcaklığı 0…+45°C
• Bağıl nem +40°C'de %0…90 yoğuşmasız ve 3000m'nin altında</ li>
• Depolama sıcaklığı -20…+60°C
• Aşırı gerilim kategorisi III (DIN EN 60664-1'e göre)
• Kirlilik derecesi 2 (göre DIN EN 60664-1)

Girişler/çıkışlar (her durumda belirtilen maksimum genişletme)

Programcı / kontrolör (maks. genişletme)

• AD8
• DA8
• AD 4/DA 2
• AD 4/DA 2G
• 32'DE
• 32'DE ÇIKIŞ
• IN24 /OUT 16
• Profibus DP ana
• Profibus DP ikincil

Teknik veriler I/O kartları panoları

AD8: 8 yollu analog giriş kartı

Ürün numarası: 601613

• Tüm girişler birbirinden ve sistem potansiyelinden galvanik olarak yalıtılmıştır
• DC gerilimi ve doğru akım ölçümü mümkündür
• Girişler yapılandırılabilir: 0…100mV 0…500mV
• 0…2V 0…10V
• 0…20mA
• 0…400 Ω (2/3/4-kablo teknolojisi)
• Ölçüm aralığının <%0,1'i
• Giriş devresinin herhangi bir kombinasyonu
• Kanal başına minimum ölçüm süresi 20 mS
• Bağlantı fişinde çift referans bağlantı ölçümü

Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:

• Cu-CuNi tip U (-200 … +600 °C)
• Fe-CuNi tip L (-200 … +900 °C)
• NiCr- CuNi tip E ( 0 … +1000 °C)
• Ni-CrNi tip K ( -200 … +1370 °C)
• PtRh-AuPdPt ( -100 … +1300 °C) )
• PtRh13-Pt tip R (0 … +1740 °C)
• PtRh10-Pt tip S (0 … +1760 °C)
• PtRh30- PtRh6 tip B ( 0 … +1800 °C)
• WRe3-WRe25 ( 0 … +2400 °C)
• WRe3-WRe26 ( 0 … +2500 °C)
• NiCrSi-NiSi tip N (-270 … +1400 °C)
• ayrıca Pt 100 (-200 … +800 °C)
• kendi doğrusallaştırmaları ve hesaplamaları yapılandırılabilir< /li>

DA8: 8 yollu analog çıkış kartı

Ürün numarası: 601615

• Tüm çıkışlar sistem potansiyelinden galvanik olarak yalıtılmıştır
• Çıkışlar: 0…10V yük kapasitesi >= 1 kΩ
• 0(4)…20mA  Yük <= 1000 Ω
• Çözünürlük 12 bit/%0,025
• Çıkış hızı yapılandırmaya bağlıdır (min. her 100 ms'de bir)
• Yerel izleme işlevi entegre

AD4/DA2: Analog kombinasyon kartı

Ürün numarası: 601614

Analog girişler (4):

• Tüm girişler birbirinden ve sistem potansiyelinden galvanik olarak yalıtılmıştır
• DC gerilimi ve doğru akım ölçümü mümkündür
• Girişler yapılandırılabilir: 0…100mV 0…500mV< /li>
• 0…2V 0…10V
• 0…20mA
• 0…400 Ω (2/3/4-kablo teknolojisi)
• Hata < Ölçüm aralığının %0,1'i
• konfigürasyon yazılımı aracılığıyla herhangi bir giriş devresi kombinasyonu
• min. Kanal başına ölçüm süresi 20 mS
• Bağlantı fişindeki referans bağlantı noktası ölçümü

Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:

• Cu-CuNi tip U (-200 … +600 °C)
• Fe-CuNi tip L (-200 … +900 °C)
• NiCr- CuNi tip E ( 0 … +1000 °C)
• Ni-CrNi tip K ( -200 … +1370 °C)
• PtRh-AuPdPt ( -100 … +1300 °C) )
• PtRh13-Pt tip R (0 … +1740 °C)
• PtRh10-Pt tip S (0 … +1760 °C)
• PtRh30- PtRh6 tip B ( 0 … +1800 °C)
• WRe3-WRe25 ( 0 … +2400 °C)
• WRe3-WRe26 ( 0 … +2500 °C)
• NiCrSi-NiSi tip N (-270 … +1400 °C)
• ayrıca Pt 100 (-200 … +800 °C)
• kendi doğrusallaştırmaları ve hesaplamaları yapılandırılabilir< /li>

Analog çıkışlar (2):

• Tüm çıkışlar sistem potansiyelinden galvanik olarak yalıtılmıştır
• Çıkışlar: 0…10V yük kapasitesi >=1 kΩ
• 0(4)…20mA  Yük <= 500 Ω
• Çözünürlük 12 bit/ %0,025
• Çıkış hızı yapılandırmaya bağlıdır (min. her 100 ms'de bir)
• Yerel izleme işlevi entegre

AD4/DA2: Limit anahtarlı analog kombinasyon kartı

Ürün numarası: 601616

601614 numaralı makaleyi aşağıdaki eklemeyle beğenin

Karşılaştırıcı girişleri (2):

• 0...10V iki giriş, analog çıkışların potansiyelindedir ve dahili olarak birbirleriyle karşılaştırılır.
• Karşılaştırıcının sonucuna bağlı olarak potansiyelsiz röle çıkış anahtarları .

IN32: 32 yollu dijital giriş kartı

Ürün numarası: 601611

• Tüm girişler optokuplörler aracılığıyla sistem potansiyelinden galvanik olarak yalıtılmıştır
• Giriş potansiyelleri 0 V…30V (DC);  mantıksal 0 < 5V mantık 1 >; 15V
• Tüm girişlerin donanım geri tepmesi, sinyal uzunluğu isteğe bağlı olarak 1,6 ms/0,14 ms
  (talep üzerine daha uzun veya daha kısa sinyal uzunluğu mümkündür)

OUT32: 32 yollu dijital çıkış kartı

Ürün numarası: 601612

• Tüm çıkışlar, optokuplörler aracılığıyla sistem potansiyelinden galvanik olarak izole edilmiştir
• Çıkış başına anahtarlama kapasitesi, maksimum 12W'de maksimum 30V / maksimum 0,5A (dirençli yük)
• Çıkış transistörleri için harici Güç kaynağı 24V DC ± %15
• yerel izleme işlevi entegre

IN24/OUT16: 24 yollu GİRİŞ/16 yollu ÇIKIŞ kartı

Ürün numarası 601608

• Tüm girişler optokuplörler aracılığıyla sistem potansiyelinden galvanik olarak yalıtılmıştır
• Giriş potansiyelleri 0 V…30V (DC) 15mA;  mantıksal 0 < 6V mantık 1 >; 10V
• Tüm girişlerin donanım geri tepmesi, minimum sinyal uzunluğu 200 ms
  (istek üzerine daha küçük sinyal uzunluğu mümkündür)
• tüm çıkışlar 0,5A ile yüklenebilir (tüm çıkışlar aynı anda açılabilir )
• Tüm çıkışların kısa devre gücü
• Besleme voltajı 18VDC...36VDC
• Yerel izleme fonksiyonu entegre
• Besleme voltajı
• ise çıkışlar kapatılır. 16V

Profibus ustası

Ürün numarası 601837

• EN 50 170/DIN 19245 Bölüm 1
• 125'e kadar ikincil sunucuyu bağlamak için,
• 9,6Kbit/s - 12Mbit/s, otomatik bit hızı algılama,< /li>
• G/Ç RS 485 kablolama, DSUB-9 konnektör, galvanik yalıtımlı.
• Giriş ve çıkış verilerinin her biri maksimum 512 bayt.
• Bir harici aracılığıyla yapılandırma PC yazılımı

Profibus köle

Ürün numarası 601821

• EN 50 170/DIN 19245 Bölüm 1
• 9,6Kbit/s-12Mbit/s, otomatik bit hızı algılama,
• G/Ç RS 485 kablolaması, DSUB -9 konnektör, galvanik izolasyonlu.
• Giriş ve çıkış verilerinin her biri maksimum 244 bayt

Ek modüller:
