Demig DE-CP 320-01 serisi
Esnek ve kanıtlanmış
DE-CP 32X-01 serisinin proses kontrolörleri, başarılı DE-VX 4310 serisinin heyecan verici halefleridir! Yeni nesil kontrolörler her ihtiyaca pratik bir çözüm sunmak amacıyla modüler olarak geliştirildi. ECB veriyolunu proses kontrol cihazından ayırma seçeneği ile kurulum çeşitli şekillerde gerçekleştirilebilir ve dolayısıyla müşterinin gereksinimlerine göre özel olarak uyarlanabilir. Peki en iyi kısmı?

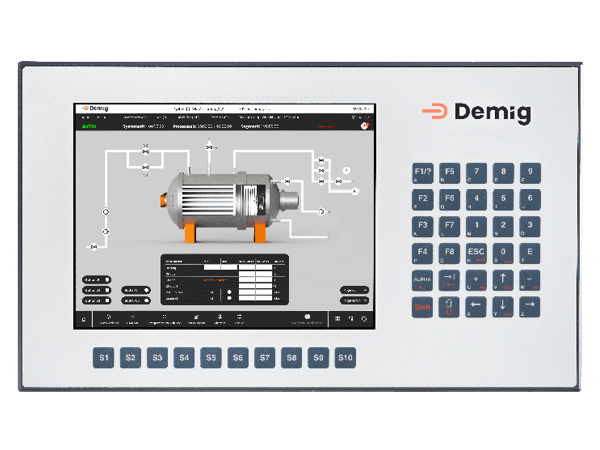

Küçük boyutu nedeniyle DE-CP 320-01'in yerleştirilmesi kolaydır! Yenilikçi soğutma konsepti sayesinde çalışma sıcaklığı önemli ölçüde azaltılabilir! Ayrıca sistem, elektrik kesintisi durumunda kontrollü kapanmayı sağlayan entegre bir UPS ile korunmaktadır.
Kullanıcı arayüzü, kullanıcının membran klavyeli 10 inçlik bir ekranda işlemleri net ve sezgisel bir şekilde görselleştirmesine ve çalıştırmasına olanak tanır.
Sistem, karmaşık görselleştirmeleri de sorunsuz bir şekilde görüntüleyebilen bir işlemci tarafından desteklenmektedir.
Sıra programları önceden yapılandırılmış proses aşamaları kullanılarak programlanır! Operatör, değişken verilerin gerekli girişlerine otomatik olarak yönlendirilir. İzleme ve güvenlik işlevleri gibi aşamaya bağlı temel ayarlar, sistem yapılandırmasında zaten kayıtlıdır.
Bir bakışta avantajlarınız
Fonksiyonel açıklama
Hizmet
- Membran klavye aracılığıyla basit, sezgisel menü yönlendirmeli işlem
- Prosedür odaklı programlama
- Menüde dil değiştirme
- Bireysel yapılandırma seçenekleri sistem üreticileri için
Teknoloji
- Yüksek çözünürlüklü renkli ekranlar sayesinde rahat proses görselleştirme
- Güçlü işlemci sayesinde kontrol ve görüntü kompozisyonu için hızlı tepki süreleri
- 2,5 GbE Ethernet üzerinden ağ bağlantısı
- DE-CP XX2-01 ile Profibus (slave/master) bağlantısı mümkündür
- DE-CP X24-01 ile Profinet (slave/master) bağlantısı mümkündür
- İzleme ve bakım için uzaktan iletişim
- Dijital ve analog çıkışların yanı sıra tüm sistem için donanım bekçisi
- Önde IP65 ve arkada IP20 korumalı panel montajlı muhafaza
Veri kaydı
- Tüm proses değişkenlerinin kaydedilmesi
- Dahili kaydedici işlevleri
- Grafiksel ve sayısal veri çıktısı
- Baskı
- DIN ISO 9000 çerçevesinde kalite kanıtı
Düzenleme
- Çoklu sistem kontrolü
- Parametre değiştirme ve ayar noktası düzeltmesi ile tüm standart kontrol algoritmaları
- Özel fonksiyonlar (örn. difüzyon işlemleri, F-değeri hesaplaması)
Kontrol
- Entegre PLC (S5 © ve S7 © uyumlu)
- Manuel çalışma modu
- Basamak Zinciri Kontrolü
- Özellik (örn. brülör çepeçevre kontrolü)
Görsel -leştirme
- Durum gösterimli tesis diyagramları
- Yardım fonksiyonlu alarm ve mesaj ekranı
- Sayısal olarak ve trend göstergesi olarak çevrimiçi işlem boyutu gösterimi
Teknik veriler
Ekran ve çalıştırma
- 10,4” TFT, membran klavyeli
- Çözünürlük 1024x768 piksel XGA çözünürlük
- LED – arka ışık
- Harici USB fare ve/veya Klavye bağlanabilir
- Sezgisel grafik kullanıcı arayüzü
Koruma
- Ön IP65
- Geri IP20
- Çalışma Ortam Sıcaklığı 0…+45°C
EMV
- emisyonu EN 61000-6-4:2007 + A1:2011
- Sebat EN 61000-6-2:2005
Sistem
- Intel® Dual Core 2 GHz
- 4GB DDR4 Rasgele erişim belleği
- 40GB M.2 Flaş
- Programlar, ölçümler ve proses durumu dahil tüm veriler flash olarak
- USV Veri bütünlüğü için
- Çok seviyeli bekçi köpekleri, sistem sağlığı, voltaj ve sıcaklık izleme
- RTC gerçek zamanlı saat, pil destekli
- Tümleşik SPS, S5 © und S7 © PLC program uzunluğu: 60.000 talimat ve 1.000 bitlik talimatlar için gereken süre < 0,2 ms
256 zamanlayıcı, 1024 mesaj, 1024 alarma kadar (isteğe bağlı açma gecikmeli)
Arabirim
- 2x Ethernet 2,5 GbE ve TSN desteği
- 1 COM DE9 DIN-RS232 (galvanik izole)
- COM DE9 DIN-RS232 / RS422 / RS485 harici genişletilebilir
- 1x USB 3.1 Gen.2 Type C
- 2x USB 3.1 Gen.2 Type A
- 1x USB Demig IO
- Çeşitli protokoller entegre edilmiştir: örneğin ModBus TCP ve RTU
Güç kaynağı
- 24V DC ± % 15
- güç tipi. 25W, SuperCap UPS şarj olduğunda maksimum 75W SuperCap UPS ile
- potansiyel izolasyon GND/PE
- tamponlaması
Boyutlar ve ağırlık
- Diyafram boyutu 10" yaklaşık 400x235x4 mm
- Kesik 10" 382x217 mm
- Kurulum derinliği: yaklaşık. 105 mm
- maks. Duvar kalınlığı 6 mm
- Ağırlık 10" yaklaşık 4,3 kg
Aksesuarlar
harici ECB veriyolu
DE-CE ECB-01
Ürün numarası: 602831
Kontrol kabinine merkezi olmayan şekilde monte edilecek G/Ç kartları için kutu
Avrupa Kart Veri Yolu (ECB) için G/Ç kartları için en fazla 10 yuva
Yuvalar ek kutularla genişletilebilir
Neredeyse tüm Demig kartlarıyla uyumluluk, kurulumdan önce kontrol edilmelidir!
USB kablosu maksimum 5 metre
Boyutlar: yaklaşık 290x140x4mm
Montaj derinliği: yaklaşık 260 mm (fişle birlikte 295 mm)
Güç kaynağı:
24V DC ± %15
Maksimum performans 50W, tipik 10-20W
8 Analog GİRİŞ kartı
Ürün numarası: 601613
8 yollu analog giriş kartı
- tüm Girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir
- DC gerilim ve doğru akım ölçümü mümkün
- Yapılandırılabilir girişler: 0...100mV 0...500mV
- 0...2V 0...10V
- 0...20mA
- 0...400 Ω (2/3/4-kablo teknolojisi)
- (Hata < giriş devresinin herhangi bir kombinasyonu)
- Cu -CuNi Tip U (-200 ... +600 °C)
- Fe-CuNi Tip L (-200 ... +900 °C)
- NiCr-CuNi Tip E (0 ... + 1000 °C )
- Ni-CrNi Tip K (-200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt Type R ( 0 ... +1740 °C)
- PtRh10-Pt Type S ( 0 ... + 1760 °C)
- PtRh30-PtRh6 Tip B (0 ... +1800 °C)
- WRe3-WRe25 ( 0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi -NiSi Tip N (-270 ... +1400 °C)
- ayrıca Pt 100 (-200 ... +800 °C)
- kanal başına minimum ölçüm süresi 20mS
- Çift karşılaştırma; Bağlayıcı 'da nokta belirleme
Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:
- Cu-CuNi Typ U ( -200 ... +600 °C)
- Fe-CuNi Typ L ( -200 ... +900 °C)
- NiCr-CuNi Typ E ( 0 ... +1000 °C)
- Ni-CrNi Typ K ( -200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt Typ R ( 0 ... +1740 °C)
- PtRh10-Pt Typ S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
- WRe3-WRe25 ( 0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
- Ayrıca Pt 100 ( -200 ... +800 °C)
8 Analog ÇIKIŞ kartı
Ürün numarası: 601615
DA 8: 8 katlı analog çıkış kartı
- tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir
- Çıkışlar: 0...10V yük kapasitesi >= 1kΩ
- 0(4)...20mA Yük <= 1000 Ω
- Çözünürlük 12 bit/%0,025
- Çıktı hızı yapılandırmaya bağlıdır (en az her 100 ms'de bir)
- yerel izleme işlevi entegre
4 Analog GİRİŞ / 2 Analog ÇIKIŞ kartı
Ürün numarası: 601614
AD 4/DA 2: Analog kombinasyon kartı
Analog girişler (4):
- tüm girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir
- DC voltajı, DC akım ölçümü mümkün
- Yapılandırılabilir girişler: 0…100mV 0…500mV
- 0…2V 0…10V
- 0…20mA
- 0...400 Ω (2/3/4-kablo teknolojisi)
- (hata ölçüm aralığının <%0,1'i)
- yapılandırma yazılımı aracılığıyla herhangi bir giriş devresi kombinasyonu
- kanal başına minimum ölçüm süresi 20mS
- Bağlantı fişindeki referans bağlantı ölçümü
Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:
- Cu-CuNi tip U (-200 ... +600 °C)
- Fe-CuNi tip L (-200 ... +900 °C)
- NiCr-CuNi E tipi (0 ... +1000 °C)
- Ni-CrNi K tipi (-200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt tip R ( 0 ... +1740 °C)
- PtRh10-Pt tip S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Tip B (0 ... +1800 °C)
- WRe3-WRe25 (0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi tip N (-270 ... +1400 °C)
- ayrıca Pt 100 (-200 ... +800 °C)
Analog çıkışlar (2):
- tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir
- Çıkışlar: 0...10V yük kapasitesi >=1kΩ
- 0(4)…20mA Yük <= 500 Ω
- Çözünürlük 12 bit/ %0,025
- Çıktı hızı yapılandırmaya bağlıdır (min. her 100 ms'de bir)
- Yerel bekçi işlevi entegre
4 Analog IN / 2 Analog OUT kartı (anahtarlama çıkışı).
Ürün numarası: 601616
AD 4/DA 2: Limit anahtarlı analog kombinasyon kartı
Analog girişler (4):
- tüm girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir
- DC voltajı, DC akım ölçümü mümkün
- Yapılandırılabilir girişler: 0…100mV 0…500mV
- 0…2V 0…10V
- 0…20mA
- 0...400 Ω (2/3/4-kablo teknolojisi)
- (Hata < ölçüm aralığının %0,1'i)
- yapılandırma yazılımı aracılığıyla herhangi bir giriş devresi kombinasyonu
- kanal başına minimum ölçüm süresi 20mS
- Bağlantı fişindeki referans bağlantı ölçümü
Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:
- Cu-CuNi tip U (-200 ... +600 °C)
- Fe-CuNi tip L (-200 ... +900 °C)
- NiCr-CuNi E tipi (0 ... +1000 °C)
- Ni-CrNi K tipi (-200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt tip R ( 0 ... +1740 °C)
- PtRh10-Pt tip S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Tip B (0 ... +1800 °C)
- WRe3-WRe25 (0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi tip N (-270 ... +1400 °C)
- ayrıca Pt 100 (-200 ... +800 °C)
Analog çıkışlar (2):
- tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir
- Çıkışlar: 0...10V yük kapasitesi >=1kΩ
- 0(4)...20mA Yük <= 500 Ω
- Çözünürlük 12 bit/ %0,025
- Çıktı hızı yapılandırmaya bağlıdır (minimum her 100 ms'de bir)
- yerel bekçi işlevi entegre
Karşılaştırıcı girişleri (2):
- 0...10V iki giriş, analog çıkışların potansiyelindedir ve dahili olarak birbirleriyle karşılaştırılır.
- Karşılaştırıcının sonucuna bağlı olarak potansiyelsiz röle çıkış anahtarları.
32 Dijital GİRİŞ kartı
Ürün numarası: 601611
IN 32: 32 katlı dijital giriş kartı
- tüm Girişler optokuplörler tarafından sistem potansiyelinden galvanik olarak izole edilmiştir
- Giriş potansiyelleri 0 V...30V (DC) 15mA; mantıksal 0 < 5V mantık 1 >; 15V
- Tüm girişlerin donanım geri dönüşü, minimum sinyal uzunluğu 200 ms (talep üzerine diğer sinyal uzunlukları mümkündür)
32 Dijital ÇIKIŞ kartı / 32 Dijital GİRİŞ-ÇIKIŞ kartı
Ürün numarası: 601612
OUT 32/IO 32: 32 katlı dijital giriş/çıkış kartı
- Tüm çıkışlar giriş olarak da yapılandırılabilir
- Tüm çıkışlar ve girişler optokuplörler aracılığıyla sistem potansiyelinden galvanik olarak izole edilmiştir
- Çıkış başına anahtarlama kapasitesi maks. 30V / maks. 0,5A, maksimum 12W (dirençli yük)
- Çıkış transistörleri için harici güç kaynağı 24V DC ± %15
- Yerel izleme işlevi entegre edilmiştir
- Giriş potansiyeller 0 V...30V (DC); mantıksal 0 < 5V mantık 1 >; 15V
- Tüm girişlerin donanım geri tepmesi, sinyal uzunluğu isteğe bağlı olarak 1,6 ms/0,14 ms (talep üzerine daha uzun veya daha kısa sinyal uzunluğu mümkündür)
24 Dijital GİRİŞ / 16 Dijital ÇIKIŞ kartı
Ürün numarası: 601608
GİRİŞ 24/ÇIKIŞ 16: 24 yollu GİRİŞ/16 yollu ÇIKIŞ kartı
- tüm girişler optokuplörler tarafından sistem potansiyelinden galvanik olarak izole edilmiştir
- Giriş potansiyelleri 0 V...30V (DC) 15mA; mantıksal 0 < 5V mantık 1 >; 15V
- Tüm girişlerin donanım geri dönüşü, min. 200 ms sinyal uzunluğu (diğer sinyal uzunluğu mümkündür) istek
- tüm çıkışlar 0,5A ile yüklenebilir (tüm çıkışlar aynı anda açılabilir)
- Tüm çıkışların kısa devre gücü
- Besleme voltajı 18VDC...36VDC
- yerel izleyici işlevi entegre
- Besleme gerilimi < Çıkışlar kapatılır. 16V
Ek modüller
Ek modüller:
Çevrimiçi Difüzyon
(Ayrıca Prosys/2'deki difüzyon simülasyonunun kilidini açar)
Demir + karbon çeliği yapar. 911 ° C ile 1392 ° C arasındaki bir sıcaklıkta, ızgara kübik boşluk merkezliden kübik yüz merkezli olarak değişir. Bunun üzerinde, ızgara yine kübik alan merkezlidir, ancak mesafeler 911 ° C'nin altındaki sıcaklıklara kıyasla daha büyüktür.
Karıştırma mümkün olmadığı için karbonlama kullanılır. Demir, karbon sıvı hale gelmeden önce buharlaşır. Dolayısıyla karbonlama işlemi!
Bu işlemde, karbon yüksek sıcaklıkta hala katı olan demire yayılır. Bu oksijen olmadan yapılmalıdır, bu nedenle bunu önlemek için soy gazlar kullanılır.
Nitrürleme indeksi hesaplaması
Bu, metal yüzeyde azotun zenginleştirildiği çelik ve diğer demirli malzemelerin yüzey sertleştirmesi için bir işlemdir.
Nitrokarbürleme, nitrürleme ve karbonlamanın (yani karbon zenginleştirme) bir kombinasyonu olarak bilinir. İş parçası, yaklaşık 500°C ila 600°C arasındaki sıcaklıklarda bir fırında amonyağa tabi tutulur (nitrokarbürleme durumunda, örneğin karbon monoksit, karbon dioksit, propan vb. gibi karbonlu bir ek gazla). Amonyak veya ilave gaz, iş parçası yüzeyinde kısmen ayrılır; Bu işlemde üretilen atomik nitrojen (veya karbon) iş parçasında depolanır ve sertlik görüşü olarak adlandırılan bir görüş oluşturur. Nitrürleme sırasında açığa çıkan hidrojen, bölünmemiş amonyak ile birlikte fırından çıkar ve alevlenir.
Doğrudan bağlantılı lambda probu
Lambda probu, sıcak egzoz gazlarının artık oksijen içeriğini ölçen ısıtma sistemleri için teknik bir bileşendir. Bu değer, yanma odasında optimum yanma havası ve baca gazı karışımı oluşturmak için kullanılabilir, bu da optimum yanmaya yol açar ve emisyon oluşumunu azaltır.
