Demig DE-CP 542-01 serisi

Uyumlu ve İletişimsel

DE-CP 54X-01 serisinin proses kontrolörleri, önceki kontrolör nesillerimiz (DE-PR 4008 serisinden) için mükemmel yedek kontrolörlerdir! Peki en iyi kısmı?

Entegre ECB veri yolu sayesinde, DE-CP 542-01 için mevcut kontrol panosu kesitlerini kullanmaya devam edebilirsiniz. Yenilikçi soğutma konsepti sayesinde çalışma sıcaklığı önemli ölçüde azaltılabilir! Ayrıca sistem, elektrik kesintisi durumunda kontrollü kapanmayı sağlayan entegre bir UPS ile korunmaktadır.

Entegre ProfiBus modülü, ProfiBus uyumlu donanıma (ana veya bağımlı cihaz mümkün) bağlantı kurmak için kullanılabilir!

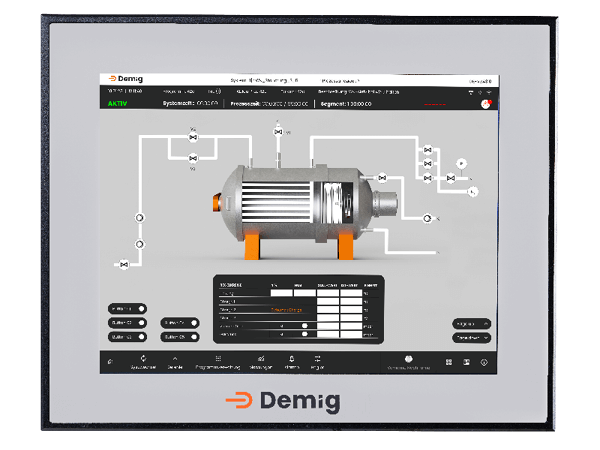

Kullanıcı arayüzü, kullanıcının işlemleri 15 inçlik dokunmatik ekranda net ve sezgisel bir şekilde görselleştirmesine ve çalıştırmasına olanak tanır.

Sistem, karmaşık görselleştirmeleri de sorunsuz bir şekilde görüntüleyebilen bir işlemci tarafından desteklenmektedir.

Sıra programları önceden yapılandırılmış proses aşamaları kullanılarak programlanır! Operatör, değişken verilerin gerekli girişlerine otomatik olarak yönlendirilir. İzleme ve güvenlik işlevleri gibi aşamaya bağlı temel ayarlar, sistem yapılandırmasında zaten kayıtlıdır.

Divider

Bir bakışta avantajlarınız

  • UyumluUyumlu

    Entegre ECB veriyolu sayesinde DE-VX 4100 serisi doğrudan değiştirilebilir.

  • Entegre UPSEntegre UPS

    Entegre UPS'imiz acil durumlarda bile verilerinizin güvenliğini sağlar.

  • Çok iş parçacıklı sistemÇok iş parçacıklı sistem

    Sistem, birbirinden bağımsız çalışan dişler sayesinde daha fazla stabilite sunar.

Fonksiyonel açıklama

Hizmet

  • Dokunmatik ekran üzerinden basit, sezgisel menü yönlendirmeli kullanım
  • Süreç odaklı programlama
  • Menüde dil değiştirme
  • Tesis üreticileri için bireysel konfigürasyon seçenekleri

Teknoloji

  • Yüksek çözünürlüklü renkli ekranlar sayesinde rahat proses görselleştirme
  • Güçlü işlemci sayesinde kontrol ve görüntü kompozisyonu için hızlı tepki süreleri
  • 2,5 GbE Ethernet üzerinden ağ bağlantısı
  • DE-CP XX2-01 ile Profibus (slave/master) bağlantısı mümkündür
  • DE-CP X24-01 ile Profinet (slave/master) bağlantısı mümkündür
  • İzleme ve bakım için uzaktan iletişim
  • Dijital ve analog çıkışların yanı sıra tüm sistem için donanım bekçisi
  • Önde IP65 ve arkada IP20 korumalı panel montajlı muhafaza

Veri kaydı

  • Tüm proses değişkenlerinin kaydedilmesi
  • Dahili kaydedici işlevleri
  • Grafiksel ve sayısal veri çıktısı
  • Baskı
  • DIN ISO 9000 çerçevesinde kalite kanıtı

Düzenleme

  • Çoklu sistem kontrolü
  • Parametre değiştirme ve ayar noktası düzeltmesi ile tüm standart kontrol algoritmaları
  • Özel fonksiyonlar (örn. difüzyon işlemleri, F-değeri hesaplaması)

Kontrol

  • Entegre PLC (S5 © ve S7 © uyumlu)
  • Manuel çalışma modu
  • Basamak Zinciri Kontrolü
  • Özellik (örn. brülör çepeçevre kontrolü)

Görsel -leştirme

  • Durum gösterimli tesis diyagramları
  • Yardım fonksiyonlu alarm ve mesaj ekranı
  • Sayısal olarak ve trend göstergesi olarak çevrimiçi işlem boyutu gösterimi

Teknik veriler

Ekran ve çalıştırma

  • 15“ entegre dokunmatik ekranlı dokunmatik TFT
  • Çözünürlük 1024×768 piksel XGA Çözünürlük
  • Harici USB fare ve/veya klavye bağlanabilir
  • Sezgisel grafik kullanıcı arayüzü

Koruma

  • Ön IP65
  • Geri IP20
  • Çalışma Ortam Sıcaklığı 0…+45°C

EMV

  • emisyonu EN 61000-6-4:2007 + A1:2011
  • Sebat EN 61000-6-2:2005

Sistem

  • Intel® Dual Core 2 GHz
  • 4GB DDR4 Rasgele erişim belleği
  • 40GB M.2 Flaş
  • Programlar, ölçümler ve proses durumu dahil tüm veriler flash olarak
  • USV Veri bütünlüğü için
  • Çok seviyeli bekçi köpekleri, sistem sağlığı, voltaj ve sıcaklık izleme
  • RTC gerçek zamanlı saat,  pil destekli
  • Tümleşik SPS, S5 © und S7 © PLC program uzunluğu: 60.000 talimat ve 1.000 bitlik talimatlar için gereken süre < 0,2 ms
    256 zamanlayıcı, 1024 mesaj, 1024 alarma kadar (isteğe bağlı açma gecikmeli)

Arayüzler DE-CP XX2-01

  • TSN destekli 2x Ethernet 2.5GbE
  • 1 COM DE9 DIN-RS232 (galvanik olarak yalıtılmış)
  • Daha fazla COM DE9 DIN-RS232/RS422/RS485 Harici olarak genişletilebilir
  • 1x USB 3.1 Gen.2 Type C
  • 2x USB 3.1 Gen.2 Type A
  • 1x USB Demig IO
  • Profibus DP (master veya slave), RS-485, yüzen, D-Sub soket, 9 polig
  • Çeşitli protokoller entegre edilmiştir: örneğin ModBus TCP ve RTU

Güç kaynağı DE-CP X4X-01

Ayrı güç kaynağına sahip ana ve G/Ç

  • 24V DC ± %15 (Ana)
  • Güç (Ana) tipik 25W, SuperCap UPS şarj olurken maks. 75W
  • 24V DC ± %15 ( G/Ç)
  • Kablo (G/Ç) tipik olarak 10-20 W, maks. 50 W
  • Potansiyel GND/PE ayrımı
  • SuperCap UPS ile ara belleğe alma

Boyutlar ve ağırlık DE-CP 54X-01

  • Diyafram boyutu 15" yaklaşık 395x318x4mm
  • Kesik 15" 379x302mm veya 284x137mm (adaptör çerçevesi)
  • Kurulum derinliği:  yaklaşık. 235mm (fişli 270mm)
  • maks. Duvar kalınlığı 6 mm
  • Ağırlık 15" yaklaşık 7,1 kg

Aksesuarlar

8 Analog GİRİŞ kartı

Ürün numarası: 601613

8 yollu analog giriş kartı ​

  • tüm Girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir​
  • DC gerilim ve doğru akım ölçümü mümkün​
  • Yapılandırılabilir girişler: 0...100mV 0...500mV
  • 0...2V 0...10V
  • 0...20mA
  • 0...400 Ω (2/3/4-kablo teknolojisi)
  • (Hata < giriş devresinin herhangi bir kombinasyonu)
  • Cu -CuNi Tip U (-200 ... +600 °C)
  • Fe-CuNi Tip L (-200 ... +900 °C)​
  • NiCr-CuNi Tip E (0 ... + 1000 °C )
  • Ni-CrNi Tip K (-200 ... +1370 °C)​
  • PtRh-AuPdPt ( -100 ... +1300 °C)​
  • PtRh13-Pt Type R ( 0 ... +1740 °C)
  • PtRh10-Pt Type S ( 0 ... + 1760 °C)
  • PtRh30-PtRh6 Tip B (0 ... +1800 °C)​
  • WRe3-WRe25 ( 0 ... +2400 °C)
  • WRe3-WRe26 ( 0 ... +2500 °C)​
  • NiCrSi -NiSi Tip N (-270 ... +1400 °C)
  • ayrıca Pt 100 (-200 ... +800 °C)
  • kanal başına minimum ölçüm süresi 20mS
  • Çift karşılaştırma; Bağlayıcı 'da nokta belirleme

Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:

  • Cu-CuNi Typ U ( -200 ... +600 °C)​
  • Fe-CuNi Typ L ( -200 ... +900 °C)​
  • NiCr-CuNi Typ E ( 0 ... +1000 °C)​
  • Ni-CrNi Typ K ( -200 ... +1370 °C)​
  • PtRh-AuPdPt ( -100 ... +1300 °C)​
  • PtRh13-Pt Typ R ( 0 ... +1740 °C)​
  • PtRh10-Pt Typ S ( 0 ... +1760 °C)​
  • PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)​
  • WRe3-WRe25 ( 0 ... +2400 °C)​
  • WRe3-WRe26 ( 0 ... +2500 °C)​
  • NiCrSi-NiSi Typ N ( -270 ... +1400 °C)​
  • Ayrıca Pt 100 ( -200 ... +800 °C)​

8 Analog ÇIKIŞ kartı

Ürün numarası: 601615

DA 8: 8 katlı analog çıkış kartı

  • tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir​
  • Çıkışlar: 0...10V yük kapasitesi >= 1kΩ
  • 0(4)...20mA  Yük <= 1000 Ω
  • Çözünürlük 12 bit/%0,025
  • Çıktı hızı yapılandırmaya bağlıdır (en az her 100 ms'de bir)
  • yerel izleme işlevi entegre

4 Analog GİRİŞ / 2 Analog ÇIKIŞ kartı

Ürün numarası: 601614

AD 4/DA 2: Analog kombinasyon kartı

Analog girişler (4):

  • tüm girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir
  • DC voltajı, DC akım ölçümü mümkün​
  • Yapılandırılabilir girişler: 0…100mV 0…500mV​
  • 0…2V 0…10V​
  • 0…20mA
  • 0...400 Ω (2/3/4-kablo teknolojisi)
  • (hata ölçüm aralığının <%0,1'i)
  • yapılandırma yazılımı aracılığıyla herhangi bir giriş devresi kombinasyonu
  • kanal başına minimum ölçüm süresi 20mS​
  • Bağlantı fişindeki referans bağlantı ölçümü

Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:

  • Cu-CuNi tip U (-200 ... +600 °C)
  • Fe-CuNi tip L (-200 ... +900 °C)
  • NiCr-CuNi E tipi (0 ... +1000 °C)
  • Ni-CrNi K tipi (-200 ... +1370 °C)
  • PtRh-AuPdPt ( -100 ... +1300 °C)
  • PtRh13-Pt tip R ( 0 ... +1740 °C)
  • PtRh10-Pt tip S ( 0 ... +1760 °C)
  • PtRh30-PtRh6 Tip B (0 ... +1800 °C)
  • WRe3-WRe25 (0 ... +2400 °C)
  • WRe3-WRe26 ( 0 ... +2500 °C)
  • NiCrSi-NiSi tip N (-270 ... +1400 °C)
  • ayrıca Pt 100 (-200 ... +800 °C)

Analog çıkışlar (2):

  • tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir
  • Çıkışlar: 0...10V yük kapasitesi >=1kΩ
  • 0(4)…20mA  Yük <= 500 Ω
  • Çözünürlük 12 bit/ %0,025​
  • Çıktı hızı yapılandırmaya bağlıdır (min. her 100 ms'de bir)
  • Yerel bekçi işlevi entegre

4 Analog IN / 2 Analog OUT kartı (anahtarlama çıkışı).

Ürün numarası: 601616

AD 4/DA 2: Limit anahtarlı analog kombinasyon kartı

 Analog girişler (4):

  • tüm girişler birbirlerinden ve sistem potansiyelinden galvanik olarak izole edilmiştir
  • DC voltajı, DC akım ölçümü mümkün​
  • Yapılandırılabilir girişler: 0…100mV 0…500mV​
  • 0…2V 0…10V​
  • 0…20mA
  • 0...400 Ω (2/3/4-kablo teknolojisi)
  • (Hata < ölçüm aralığının %0,1'i​)
  • yapılandırma yazılımı aracılığıyla herhangi bir giriş devresi kombinasyonu
  • kanal başına minimum ölçüm süresi 20mS​
  • Bağlantı fişindeki referans bağlantı ölçümü

Doğrusallaştırma aşağıdaki termokupllar için teslimat kapsamına dahildir:

  • Cu-CuNi tip U (-200 ... +600 °C)
  • Fe-CuNi tip L (-200 ... +900 °C)
  • NiCr-CuNi E tipi (0 ... +1000 °C)
  • Ni-CrNi K tipi (-200 ... +1370 °C)
  • PtRh-AuPdPt ( -100 ... +1300 °C)
  • PtRh13-Pt tip R ( 0 ... +1740 °C)
  • PtRh10-Pt tip S ( 0 ... +1760 °C)
  • PtRh30-PtRh6 Tip B (0 ... +1800 °C)
  • WRe3-WRe25 (0 ... +2400 °C)
  • WRe3-WRe26 ( 0 ... +2500 °C)
  • NiCrSi-NiSi tip N (-270 ... +1400 °C)
  • ayrıca Pt 100 (-200 ... +800 °C)

Analog çıkışlar (2):

  • tüm çıkışlar sistem potansiyelinden galvanik olarak izole edilmiştir
  • Çıkışlar: 0...10V yük kapasitesi >=1kΩ
  • 0(4)...20mA  Yük <= 500 Ω
  • Çözünürlük 12 bit/ %0,025
  • Çıktı hızı yapılandırmaya bağlıdır (minimum her 100 ms'de bir)
  • yerel bekçi işlevi entegre

Karşılaştırıcı girişleri (2):

  • 0...10V iki giriş, analog çıkışların potansiyelindedir ve dahili olarak birbirleriyle karşılaştırılır.
  • Karşılaştırıcının sonucuna bağlı olarak potansiyelsiz röle çıkış anahtarları.

32 Dijital GİRİŞ kartı​

Ürün numarası: 601611

IN 32: 32 katlı dijital giriş kartı

  • tüm Girişler optokuplörler tarafından sistem potansiyelinden galvanik olarak izole edilmiştir​
  • Giriş potansiyelleri 0 V...30V (DC) 15mA;  mantıksal 0 < 5V mantık 1 >; 15V
  • Tüm girişlerin donanım geri dönüşü, minimum sinyal uzunluğu 200 ms​ (talep üzerine diğer sinyal uzunlukları mümkündür)

32 Dijital ÇIKIŞ kartı / 32 Dijital GİRİŞ-ÇIKIŞ kartı

Ürün numarası: 601612

OUT 32/IO 32: 32 katlı dijital giriş/çıkış kartı

  • Tüm çıkışlar giriş olarak da yapılandırılabilir
  • Tüm çıkışlar ve girişler optokuplörler aracılığıyla sistem potansiyelinden galvanik olarak izole edilmiştir
  • Çıkış başına anahtarlama kapasitesi maks. 30V / maks. 0,5A, maksimum 12W (dirençli yük)
  • Çıkış transistörleri için harici güç kaynağı 24V DC ± %15
  • Yerel izleme işlevi entegre edilmiştir
  • Giriş potansiyeller 0 V...30V (DC);  mantıksal 0 < 5V mantık 1 >; 15V
  • Tüm girişlerin donanım geri tepmesi, sinyal uzunluğu isteğe bağlı olarak 1,6 ms/0,14 ms (talep üzerine daha uzun veya daha kısa sinyal uzunluğu mümkündür)


24 Dijital GİRİŞ / 16 Dijital ÇIKIŞ kartı

Ürün numarası: 601608

GİRİŞ 24/ÇIKIŞ 16: 24 yollu GİRİŞ/16 yollu ÇIKIŞ kartı

  • tüm girişler optokuplörler tarafından sistem potansiyelinden galvanik olarak izole edilmiştir
  • Giriş potansiyelleri 0 V...30V (DC) 15mA;  mantıksal 0 < 5V mantık 1 >; 15V
  • Tüm girişlerin donanım geri dönüşü, min. 200 ms sinyal uzunluğu (diğer sinyal uzunluğu mümkündür) istek
  • tüm çıkışlar 0,5A ile yüklenebilir (tüm çıkışlar aynı anda açılabilir)
  • Tüm çıkışların kısa devre gücü
  • Besleme voltajı 18VDC...36VDC​
  • yerel izleyici işlevi entegre​
  • Besleme gerilimi < Çıkışlar kapatılır. 16V

Ek modüller

Ek modüller:

Çevrimiçi Difüzyon

(Ayrıca Prosys/2'deki difüzyon simülasyonunun kilidini açar)​

Demir + karbon çeliği yapar. 911 ° C ile 1392 ° C arasındaki bir sıcaklıkta, ızgara kübik boşluk merkezliden kübik yüz merkezli olarak değişir. Bunun üzerinde, ızgara yine kübik alan merkezlidir, ancak mesafeler 911 ° C'nin altındaki sıcaklıklara kıyasla daha büyüktür.

Karıştırma mümkün olmadığı için karbonlama kullanılır. Demir, karbon sıvı hale gelmeden önce buharlaşır. Dolayısıyla karbonlama işlemi!​
Bu işlemde, karbon yüksek sıcaklıkta hala katı olan demire yayılır. Bu oksijen olmadan yapılmalıdır, bu nedenle bunu önlemek için soy gazlar kullanılır. ​

Nitrürleme indeksi hesaplaması

Bu, metal yüzeyde azotun zenginleştirildiği çelik ve diğer demirli malzemelerin yüzey sertleştirmesi için bir işlemdir.

Nitrokarbürleme, nitrürleme ve karbonlamanın (yani karbon zenginleştirme) bir kombinasyonu olarak bilinir. İş parçası, yaklaşık 500°C ila 600°C arasındaki sıcaklıklarda bir fırında amonyağa tabi tutulur (nitrokarbürleme durumunda, örneğin karbon monoksit, karbon dioksit, propan vb. gibi karbonlu bir ek gazla). Amonyak veya ilave gaz, iş parçası yüzeyinde kısmen ayrılır; Bu işlemde üretilen atomik nitrojen (veya karbon) iş parçasında depolanır ve sertlik görüşü olarak adlandırılan bir görüş oluşturur. Nitrürleme sırasında açığa çıkan hidrojen, bölünmemiş amonyak ile birlikte fırından çıkar ve alevlenir.

Doğrudan bağlantılı lambda probu

Lambda probu, sıcak egzoz gazlarının artık oksijen içeriğini ölçen ısıtma sistemleri için teknik bir bileşendir. Bu değer, yanma odasında optimum yanma havası ve baca gazı karışımı oluşturmak için kullanılabilir, bu da optimum yanmaya yol açar ve emisyon oluşumunu azaltır.
